列管冷凝器的換熱管排列形式有哪些？

對于列管冷凝器而言，采用正三角形的排列方式在整體結構設計上會更加緊湊，而且在一定的殼徑內可排列較多的管子，且傳熱效果好，但管外清洗較為困難。而正方形排列，管外清洗方便，適用于殼程中的流體易結垢的情況，其傳熱效果較正三角形差些,下面列管冷凝器廠家華邦智能裝備就來和大家詳細介紹下列管冷凝器的換熱管排列形式。

列管冷凝器最好的管束排列類型應能在殼體內裝進盡量多的水管,另外考慮到清理和整體構造的要求。換熱管在管板上的排列方法常用的有四種,即正三角形排列(排列角為30°)、拐角正三角形排列(排列角為60°)、正方形排列(排列角為90°)、拐角正方形排列(排列角為45°）

正三角形的一邊與流入豎直,是最常用的類型。由于換熱管間隔都一樣,故在同樣管板面積上可排列最多的管數,與正方形排列對比,導熱系數較高,可節約大概15%的管板面積,并且有利于列管冷凝器的管板的畫線與鉆孔。但換熱管間不容易清洗,適用不結污垢或能用化學類型清理污垢及其容許壓降較高的工作狀況。當殼程需要機械設備清理時,不可采用三角形排列方法。

拐角三角形的一邊與流入平行,其特性介于等邊三角形和正方形二種排列方法中間,不適合用作臥式冷凝器,因底端換熱管外表層產生的慢慢加厚的冷疑液膜會使傳熱削弱。正方形排列方法最不緊湊,但有利于機械設備清理,常用于殼程物質易結污垢的浮頭式換熱器。管間通道沿全部管束應該是接連的,且要確保6mm的清理通道。在桿式支撐點的縱流換熱器中,以便方便折流桿的排污,常常采用此類排列方法。

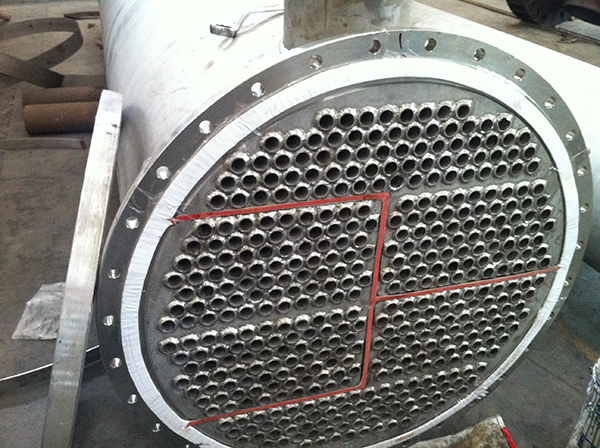

同心圓排列用作小殼徑列管冷凝器時比正三角形排列還緊湊,挨近殼體的地區布管勻稱。針對多管程列管冷凝器,可采用組成排列法,每程均屬正三角形排列,而各程中間呈正方形排列,便于于分配分程隔板。

以上就是關于列管冷凝器的換熱管排列形式的介紹了，對于列管冷凝器的換熱管排列形式你有了解了嗎？希望能夠幫助大家更好的了解列管冷凝器的換熱管排列形式，如果你還想了解更多關于列管冷凝器方面內容或者列管冷凝器價格方面想要咨詢，歡迎大家前往列管冷凝器廠家華邦智能裝備官網進行了解。
